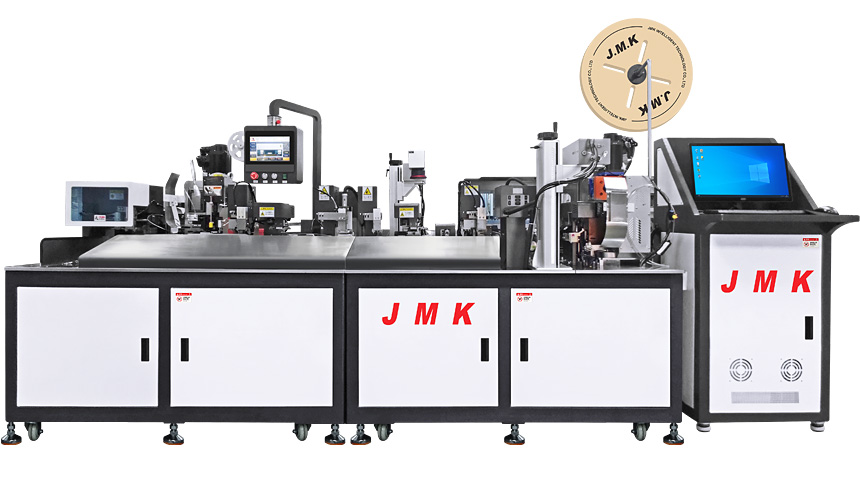

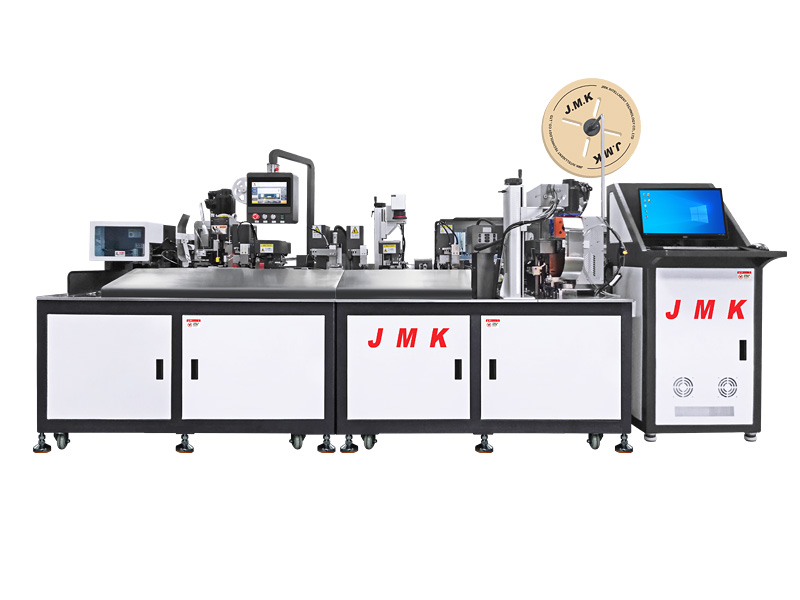

JM-201 全自動雙打雙穿號碼管端子機
日精智能JM-201全自動雙打雙穿號碼管端子機，支持100~9999mm定長裁線、剝皮、雙穿號碼管、扭線、雙端壓接。配置工業級激光打碼、印字清晰免耗材、穩定性強。設備采用多工位流線型設計，生產流暢效率高，產能可達1800-2300條/小時(視線材而定)，還可選配壓力監測系統，曲線分析端子壓接效果，全過程質量監控。
主要功能：
電線定長切斷、單/雙端剝皮、打號碼管(激光)、穿管/熱縮、扭線、單穿護套管、雙端壓著。
單/雙端打碼 | 熱縮 | 壓著 | 穿護套
視頻演示

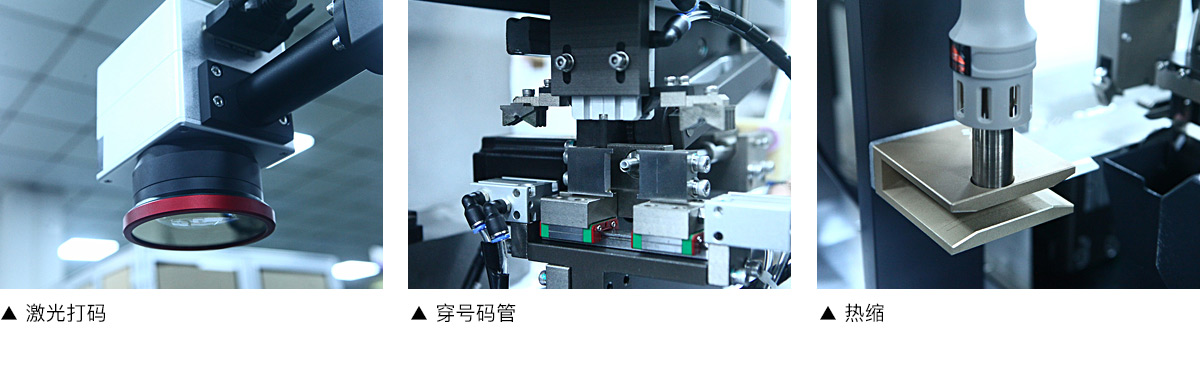

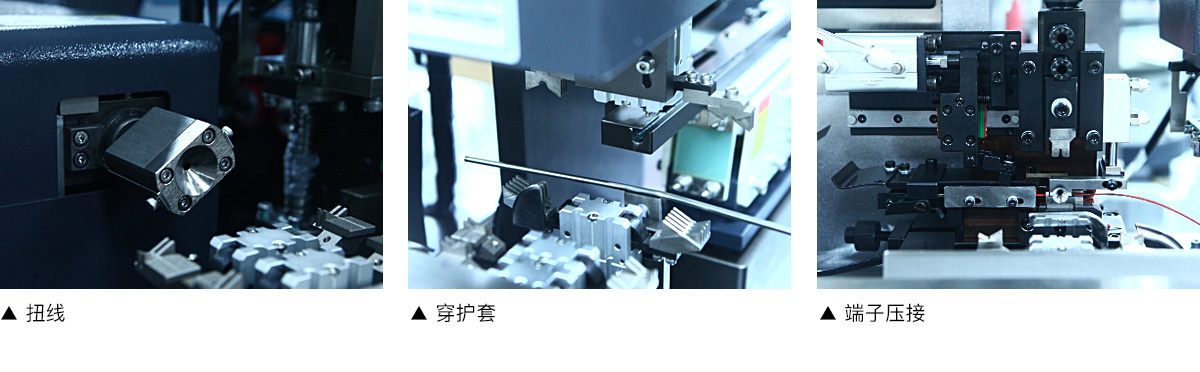

設備細節：
技術參數：
| 型號名稱 | JM-201 全自動雙打雙穿號碼管端子機 |

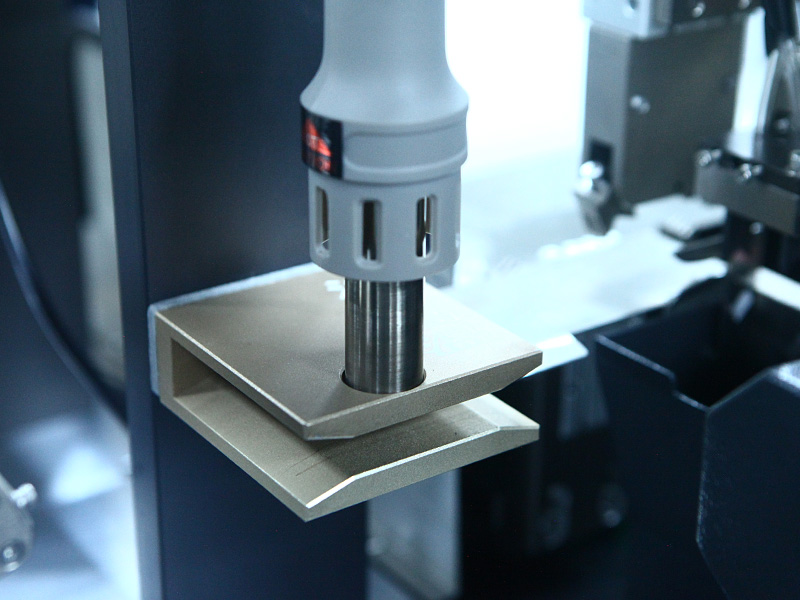

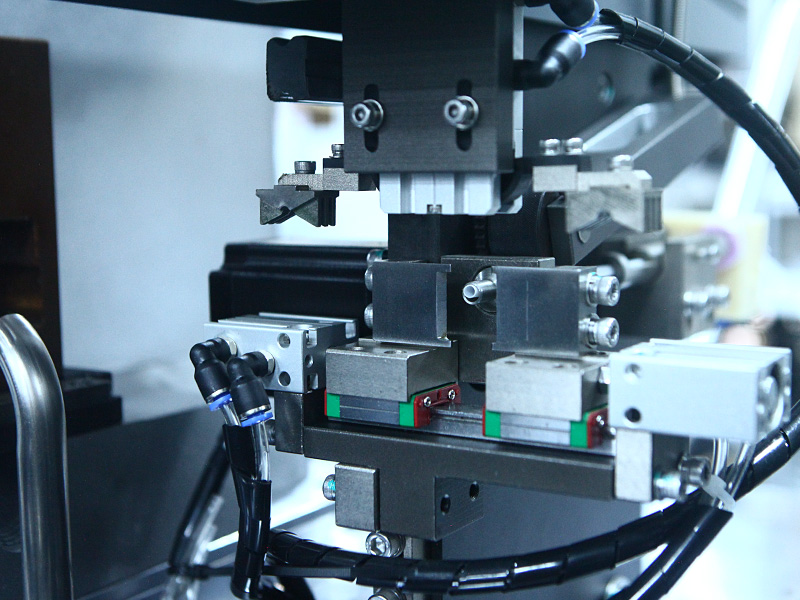

| 功 能 | 電線切斷、單/雙端剝皮、壓著、雙端激光打碼、雙頭穿管（并熱縮），單穿護套管 |
| 導線規格 | 標配：0.3-2.5mm2，（3-6mm2可定制） |
| 切斷長度 | 100mm-3000mm(設定值 0.1mm 單位) |
| 剝皮長度 | 1-15mm |
| 穿管規格 | 12-30mm，2.0-8.0(管徑) |

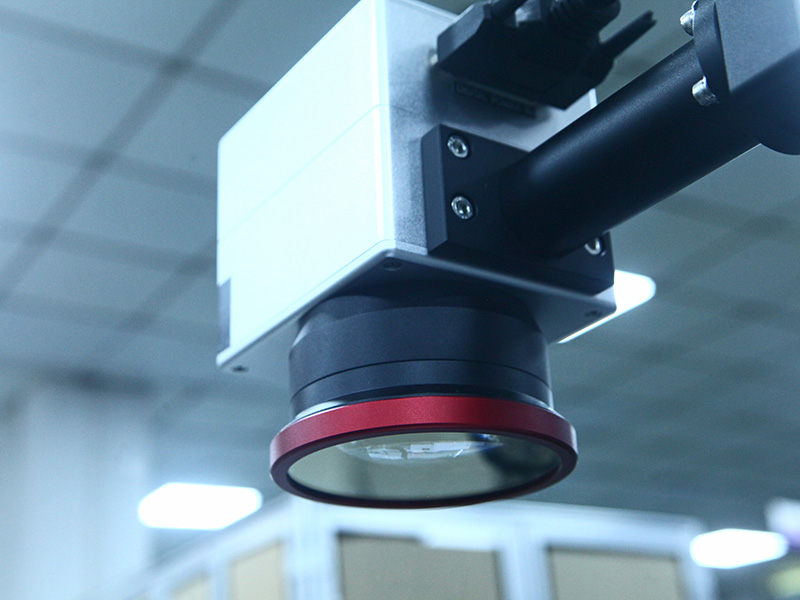

| 打碼方式 | 激光 |
| 壓接力度 | 標配2T，（3T可定制） |
| 壓接行程 | 30mm |
| 適用模具 | 通用型 OTP 模具 |
| 檢測裝置 | 氣壓檢測，有無電線檢測，有無壓接端子檢測，壓力監測（選配）、視覺檢測（選配） |
| 控制方式 | 單片機控制 |
| 效 率 |
雙壓雙穿：約600-1000pcs/h (視線材端子而定) 單壓?jiǎn)未杭s1500-2000pcs/h (視線材端子而定) 雙壓?jiǎn)未杭s1000-1500pcs/h (視線材端子而定) |
| 壓縮空氣 | 0.5~0.7Mpa（約130N/min~170N/min） |
| 電 源 | 單相 AC220V 50/60Hz 16A |
| 外形尺寸 | 長2300 × 寬850 × 高1800mm |

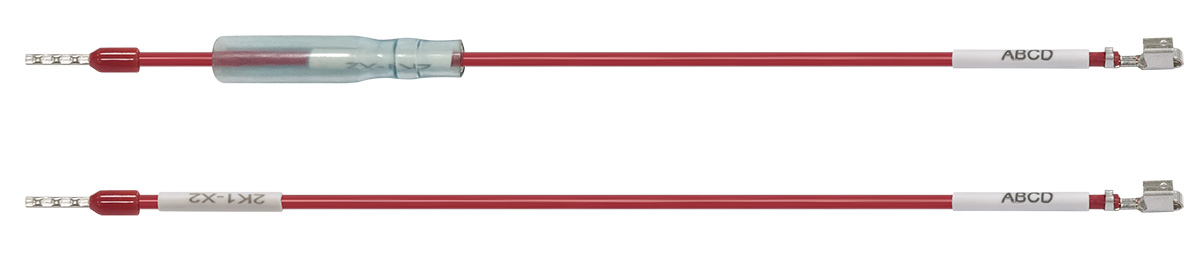

線束樣例：
